[Going Deeper(NLP)] 10. Transformer로 번역기 만들기
해당 포스팅은 AIFFEL에서 제공한 학습자료를 통해 공부한 것을 정리한 것임을 밝힙니다.

준비물
터미널을 열고 프로젝트를 위한 디렉토리를 생성하자.
$ mkdir -p ~/aiffel/transformer
실습에서 한국어가 포함된 말뭉치를 사용하기에 한국어를 지원하는 폰트를 지정하여 실행하자.
import matplotlib as mpl
import matplotlib.pyplot as plt
import matplotlib.font_manager as fm
%config InlineBackend.figure_format = 'retina'
fontpath = '/usr/share/fonts/truetype/nanum/NanumBarunGothic.ttf'
font = fm.FontProperties(fname=fontpath, size=9)
plt.rc('font', family='NanumBarunGothic')
mpl.font_manager.findfont(font)
print("슝=3")
1. 내부 모듈 구현하기
이번 프로젝트는 트랜스포머를 완성하는 데에 필요한 모듈을 하나하나 만든 후 조립하여 완성하는 방식으로 진행할 것이다.
Tensor로 변환한 입력 데이터가 주어졌다고 가정해보자.
최초의 텍스트 입력 데이터는 [batch_size x length]의 형태를 가지고 있었다. 번역이 끝난 후 최종 출력 데이터는 [batch_size x length x vocab_size]의 형태를 가지게 된다.
번역 문제는 매 스텝마다 vocab_size만큼의 클래스 개수 중에 적당한 단어를 선택하는 작업을 length만큼 반복한다. 모델 구성하는 과정에서 레이어를 통과할 때마다 tensor의 shape가 어떻게 바뀌는지 확인해보자.
1. 입력 데이터 → [batch_size x length]
2. Source & Target Embedding → [batch_size x length x d_emb]
3. Positional Encoding (2번의 결과에 더해지므로 shape 변화 없음)
4. Multi-Head Attention (여러 개의 서브 모듈이 존재한다.)
1) Split Heads → [batch_size x length x heads x (d_emb / n_heads)]
2) Masking for Masked Attention
3) Scaled Dot Product Attention
4) Combine Heads → [batch_size x length x d_emb]
5. Residual Connection
6. Layer Normalization
7. Position-wise Feed-Forward Network → [batch_size x length x d_ff]
8. Output Linear Layer → [batch_size x length x vocab_size]
import numpy as np
import tensorflow as tf
import matplotlib.pyplot as plt
import re
import os
import io
import time
import random
import seaborn # Attention 시각화를 위해 필요!
print(tf.__version__)
1.1 Positional Encoding

def positional_encoding(pos, d_model):
def cal_angle(position, i):
return position / np.power(10000, int(i) / d_model)
def get_posi_angle_vec(position):
return [cal_angle(position, i) for i in range(d_model)]
sinusoid_table = np.array([get_posi_angle_vec(pos_i) for pos_i in range(pos)])
sinusoid_table[:, 0::2] = np.sin(sinusoid_table[:, 0::2])
sinusoid_table[:, 1::2] = np.cos(sinusoid_table[:, 1::2])
return sinusoid_table
print("슝=3")
1.2 Multi-Head Attention

Multi-Head Attention은 여러 개의 서브 모듈을 결합하여 완성된다.
Embedding된 입력을 Head 수로 분할하는 split_heads(),
분할된 입력으로부터 Attention 값을 구하는 scaled_dot_product_attention(),
연산이 종료되고 분할된 Head를 다시 하나로 결합하는 combine_heads()까지 MultiHeadAttention 클래스를 정의하여 모두 포함시킬 것이다.
마스크의 형태를 결정하는 것이 모델 외부의 훈련 데이터이기 때문에 마스크를 생성하는 함수는 모델을 완성한 후에 구현하도록 하자. 대신 생성된 마스크를 처리할 수 있도록 scaled_dot_product_attention()에 다음 코드를 추가하자.
# scaled_qk: Attention을 위한 Softmax 직전의 Scaled QK
if mask is not None: scaled_qk += (mask * -1e9)
class MultiHeadAttention(tf.keras.layers.Layer):
def __init__(self, d_model, num_heads):
super(MultiHeadAttention, self).__init__()
self.num_heads = num_heads
self.d_model = d_model
self.depth = d_model // self.num_heads
self.W_q = tf.keras.layers.Dense(d_model)
self.W_k = tf.keras.layers.Dense(d_model)
self.W_v = tf.keras.layers.Dense(d_model)
self.linear = tf.keras.layers.Dense(d_model)
def scaled_dot_product_attention(self, Q, K, V, mask):
d_k = tf.cast(K.shape[-1], tf.float32)
QK = tf.matmul(Q, K, transpose_b=True)
scaled_qk = QK / tf.math.sqrt(d_k)
if mask is not None: scaled_qk += (mask * -1e9)
attentions = tf.nn.softmax(scaled_qk, axis=-1)
out = tf.matmul(attentions, V)
return out, attentions
def split_heads(self, x):
batch_size = x.shape[0]
split_x = tf.reshape(x, (batch_size, -1, self.num_heads, self.depth))
split_x = tf.transpose(split_x, perm=[0, 2, 1, 3])
return split_x
def combine_heads(self, x):
batch_size = x.shape[0]
combined_x = tf.transpose(x, perm=[0, 2, 1, 3])
combined_x = tf.reshape(combined_x, (batch_size, -1, self.d_model))
return combined_x
def call(self, Q, K, V, mask):
WQ = self.W_q(Q)
WK = self.W_k(K)
WV = self.W_v(V)
WQ_splits = self.split_heads(WQ)
WK_splits = self.split_heads(WK)
WV_splits = self.split_heads(WV)
out, attention_weights = self.scaled_dot_product_attention(
WQ_splits, WK_splits, WV_splits, mask)
out = self.combine_heads(out)
out = self.linear(out)
return out, attention_weights

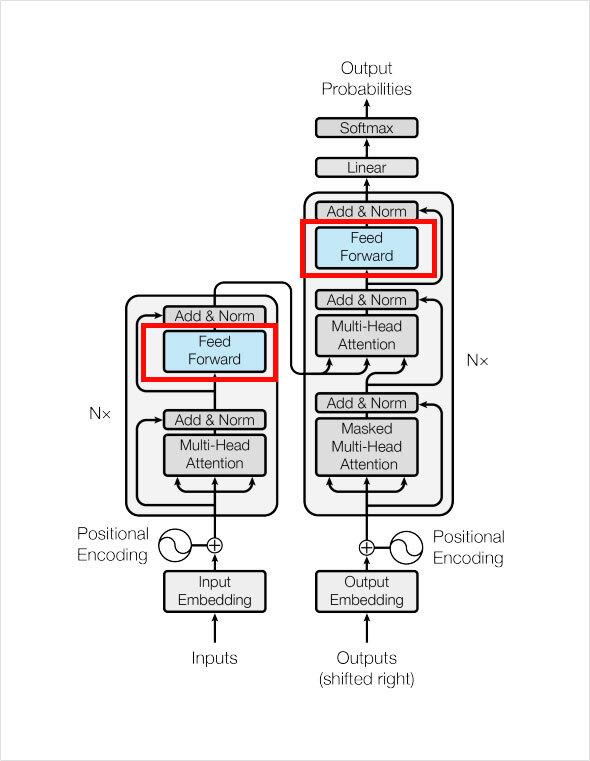

1.3 Position-wise Feed-Forward Network

class PoswiseFeedForwardNet(tf.keras.layers.Layer):
def __init__(self, d_model, d_ff):
super(PoswiseFeedForwardNet, self).__init__()
self.w_1 = tf.keras.layers.Dense(d_ff, activation='relu')
self.w_2 = tf.keras.layers.Dense(d_model)
def call(self, x):
out = self.w_1(x)
out = self.w_2(out)
return out
print("슝=3")
논문의 설명대로라면, d_ff는 2048, d_model은 512이다.
[batch_size x length x d_model]의 입력을 받아 w_1이 2048차원으로 매핑하고 활성함수 ReLU를 적용한 후, 다시 w_2를 통해 512차원으로 되돌리는 과정이다.
여기까지 트랜스포머 내부에 포함될 모듈들을 모두 완성하였다. 이 모듈들을 가지고 트랜스포머를 완성할 수 있는데, 정확하게는 트랜스포머의 Encoder 한 층과 Decoder 한 층을 각각 완성할 수 있다.
2. 모듈 조립하기

위의 표는 논문에 포함된 것으로 트랜스포머가 얼마나 많은 실험을 통해서 탄생한 모델인지 보여준다. 이런 실험이 가능하게 하려면 모델이 동적으로 완성될 수 있게 해야 한다. 즉, 레이어 수를 원하는 만큼 쌓아 실험을 자유자재로 할 수 있게 모델을 완성해야 한다.
마치 텐서플로우의 Dense 레이어를 사용하듯이 EncoderLayer, DecoderLayer를 쓸 수 있게 tf.keras.layers.Layer 클래스를 상속받아 레이어 클래스로 정의해주면 된다. (직전에 정의한 MultiHeadAttention 레이어와 같은 방법을 사용하면 아래와 같은 용법으로 트랜스포머 레이어를 사용할 수 있다.)
N =10
# 10개의 Linear Layer를 한 방에!
linear_layers = [tf.keras.layers.Dense(30) for _ in range(N)]
# 10개의 Encoder Layer도 한 방에!
enc_layers = [TransformerEncoderLayer(30) for _ in range(N)]
2.1 Encoder 레이어 구현하기
class EncoderLayer(tf.keras.layers.Layer):
def __init__(self, d_model, n_heads, d_ff, dropout):
super(EncoderLayer, self).__init__()
self.enc_self_attn = MultiHeadAttention(d_model, n_heads)
self.ffn = PoswiseFeedForwardNet(d_model, d_ff)
self.norm_1 = tf.keras.layers.LayerNormalization(epsilon=1e-6)
self.norm_2 = tf.keras.layers.LayerNormalization(epsilon=1e-6)
self.dropout = tf.keras.layers.Dropout(dropout)
def call(self, x, mask):
"""
Multi-Head Attention
"""
residual = x
out = self.norm_1(x)
out, enc_attn = self.enc_self_attn(out, out, out, mask)
out = self.dropout(out)
out += residual
"""
Position-Wise Feed Forward Network
"""
residual = out
out = self.norm_2(out)
out = self.ffn(out)
out = self.dropout(out)
out += residual
return out, enc_attn
print("슝=3")
트랜스포머의 구현은 정말 많다. 그중에서 Normalization Layer의 위치에 대한 논의가 종종 나온다. 실제 논문에서는 [Input] - [Module] - [Residual] - [Norm] (Module = MHA, FFN)으로 표현되어 있다. 그러나 Official 구현인 구글의 Tensor2Tensor에서는 [Input] - [Norm] - [Module] - [Residual] 방식을 사용하였다.
트랜스포머의 Layer Normalization의 위치에 대한 논의를 다룬 논문이 20년 초반에 발표되었다. 해당 논문에서는 모듈 앞에 Normalization Layer를 두는 pre-LN 방식이 왜 유리한지 설명한다.
[논문 : On Layer Normalization in the Transformer Architecture]
2.2 Decoder 레이어 구현하기
Decoder에서는 두 번의 Attention이 진행되니 반환되는 Attention도 두 개이다.
class DecoderLayer(tf.keras.layers.Layer):
def __init__(self, d_model, num_heads, d_ff, dropout):
super(DecoderLayer, self).__init__()
self.dec_self_attn = MultiHeadAttention(d_model, num_heads)
self.enc_dec_attn = MultiHeadAttention(d_model, num_heads)
self.ffn = PoswiseFeedForwardNet(d_model, d_ff)
self.norm_1 = tf.keras.layers.LayerNormalization(epsilon=1e-6)
self.norm_2 = tf.keras.layers.LayerNormalization(epsilon=1e-6)
self.norm_3 = tf.keras.layers.LayerNormalization(epsilon=1e-6)
self.dropout = tf.keras.layers.Dropout(dropout)
def call(self, x, enc_out, causality_mask, padding_mask):
"""
Masked Multi-Head Attention
"""
residual = x
out = self.norm_1(x)
out, dec_attn = self.dec_self_attn(out, out, out, padding_mask)
out = self.dropout(out)
out += residual
"""
Multi-Head Attention
"""
residual = out
out = self.norm_2(out)
out, dec_enc_attn = self.enc_dec_attn(out, enc_out, enc_out, causality_mask)
out = self.dropout(out)
out += residual
"""
Position-Wise Feed Forward Network
"""
residual = out
out = self.norm_3(out)
out = self.ffn(out)
out = self.dropout(out)
out += residual
return out, dec_attn, dec_enc_attn
EncoderLayer와 DecoderLayer를 모두 정의했으니 조립하여 Encoder와 Decoder 클래스를 정의해보자.
class Encoder(tf.keras.Model):
def __init__(self,
n_layers,
d_model,
n_heads,
d_ff,
dropout):
super(Encoder, self).__init__()
self.n_layers = n_layers
self.enc_layers = [EncoderLayer(d_model, n_heads, d_ff, dropout)
for _ in range(n_layers)]
def call(self, x, mask):
out = x
enc_attns = list()
for i in range(self.n_layers):
out, enc_attn = self.enc_layers[i](out, mask)
enc_attns.append(enc_attn)
return out, enc_attns
print("슝=3")
class Decoder(tf.keras.Model):
def __init__(self,
n_layers,
d_model,
n_heads,
d_ff,
dropout):
super(Decoder, self).__init__()
self.n_layers = n_layers
self.dec_layers = [DecoderLayer(d_model, n_heads, d_ff, dropout)
for _ in range(n_layers)]
def call(self, x, enc_out, causality_mask, padding_mask):
out = x
dec_attns = list()
dec_enc_attns = list()
for i in range(self.n_layers):
out, dec_attn, dec_enc_attn = \
self.dec_layers[i](out, enc_out, causality_mask, padding_mask)
dec_attns.append(dec_attn)
dec_enc_attns.append(dec_enc_attn)
return out, dec_attns, dec_enc_attns
print("슝=3")
2.3 Transformer 완성하기
정의된 Encoder와 Decoder를 가지고 최종적으로 트랜스포머를 완성한다.
class Transformer(tf.keras.Model):
def __init__(self,
n_layers,
d_model,
n_heads,
d_ff,
src_vocab_size,
tgt_vocab_size,
pos_len,
dropout=0.2,
shared=True):
super(Transformer, self).__init__()
self.d_model = tf.cast(d_model, tf.float32)
self.enc_emb = tf.keras.layers.Embedding(src_vocab_size, d_model)
self.dec_emb = tf.keras.layers.Embedding(tgt_vocab_size, d_model)
self.pos_encoding = positional_encoding(pos_len, d_model)
self.dropout = tf.keras.layers.Dropout(dropout)
self.encoder = Encoder(n_layers, d_model, n_heads, d_ff, dropout)
self.decoder = Decoder(n_layers, d_model, n_heads, d_ff, dropout)
self.fc = tf.keras.layers.Dense(tgt_vocab_size)
self.shared = shared
if shared: self.fc.set_weights(tf.transpose(self.dec_emb.weights))
def embedding(self, emb, x):
seq_len = x.shape[1]
out = emb(x)
if self.shared: out *= tf.math.sqrt(self.d_model)
out += self.pos_encoding[np.newaxis, ...][:, :seq_len, :]
out = self.dropout(out)
return out
def call(self, enc_in, dec_in, enc_mask, causality_mask, dec_mask):
enc_in = self.embedding(self.enc_emb, enc_in)
dec_in = self.embedding(self.dec_emb, dec_in)
enc_out, enc_attns = self.encoder(enc_in, enc_mask)
dec_out, dec_attns, dec_enc_attns = \
self.decoder(dec_in, enc_out, causality_mask, dec_mask)
logits = self.fc(dec_out)
return logits, enc_attns, dec_attns, dec_enc_attns
1) shared 변수를 매개변수로 받아 True일 경우, Decoder Embedding과 출력층 Linear의 Weight를 공유
Weight가 공유될 경우 Embedding 값에 sqrt(d_model)을 곱해주어야 함 (참고 : tf.keras.layers.Layer.set_weights())
2) 우리가 정의한 positional_encoding의 반환값 형태는 [Length x d_model]인데, 이를 더해 줄 Embedding 값 형태가 [Batch x Length x d_model]이라서 연산이 불가하기에 연산을 수정해야 함 (참고 : tf.expand_dims(), np.newaxis)
3. 모델 밖의 조력자들
3.1 Masking
import numpy as np
import tensorflow as tf
def generate_padding_mask(seq):
seq = tf.cast(tf.math.equal(seq, 0), tf.float32)
return seq[:, tf.newaxis, tf.newaxis, :]
def generate_causality_mask(src_len, tgt_len):
mask = 1 - np.cumsum(np.eye(src_len, tgt_len), 0)
return tf.cast(mask, tf.float32)
def generate_masks(src, tgt):
enc_mask = generate_padding_mask(src)
dec_mask = generate_padding_mask(tgt)
dec_enc_causality_mask = generate_causality_mask(tgt.shape[1], src.shape[1])
dec_enc_mask = tf.maximum(enc_mask, dec_enc_causality_mask)
dec_causality_mask = generate_causality_mask(tgt.shape[1], tgt.shape[1])
dec_mask = tf.maximum(dec_mask, dec_causality_mask)
return enc_mask, dec_enc_mask, dec_mask
print("슝=3")
generate_padding_mask()는 Attention을 할 때에 <PAD>토큰에도 Attention을 주는 것을 방지해 주는 역할을 한다. 한 배치의 데이터에서 토큰으로 이루어진 부분을 모두 찾아내는 마스크를 생성해보자.
import matplotlib.pyplot as plt
batch, length = 16, 20
src_padding = 5
tgt_padding = 15
src_pad = tf.zeros(shape=(batch, src_padding))
tgt_pad = tf.zeros(shape=(batch, tgt_padding))
sample_data = tf.ones(shape=(batch, length))
sample_src = tf.concat([sample_data, src_pad], axis=-1)
sample_tgt = tf.concat([sample_data, tgt_pad], axis=-1)
enc_mask, dec_enc_mask, dec_mask = \
generate_masks(sample_src, sample_tgt)
fig = plt.figure(figsize=(7, 7))
ax1 = fig.add_subplot(131)
ax2 = fig.add_subplot(132)
ax3 = fig.add_subplot(133)
ax1.set_title('1) Encoder Mask')
ax2.set_title('2) Encoder-Decoder Mask')
ax3.set_title('3) Decoder Mask')
ax1.imshow(enc_mask[:3, 0, 0].numpy(), cmap='Dark2')
ax2.imshow(dec_enc_mask[0, 0].numpy(), cmap='Dark2')
ax3.imshow(dec_mask[0, 0].numpy(), cmap='Dark2')
plt.show()

첫 번째 마스크는 각 배치 별로 데이터의 꼬리 부분을 Masking하는 형태이다.
두 번째와 세 번째 마스크는 Causality Mask와 Padding Mask를 결합한 형태이다.
자기 회귀적인 특성을 살리기 위해 Masked Multi-Head Attention에서 인과 관계 마스킹을 했었다. 인과 관계를 가리는 것도 중요하지만 Decoder 역시 <PAD> 토큰을 피해 가야 하기 때문에 이런 형태의 마스크가 사용된다.
3.2 Learning Rate
트랜스포머는 고정된 Learnin Rate를 사용하지 않는다. 이전 노드(9번 노드)에서 Learning Rate를 numpy로 간단히 구현하였는데 이번엔 Tensorflow 상에서 잘 구동될 수 있도록 LearningRateSchedule 클래스를 상속받아 구현해보자.
class LearningRateScheduler(tf.keras.optimizers.schedules.LearningRateSchedule):
def __init__(self, d_model, warmup_steps=4000):
super(LearningRateScheduler, self).__init__()
self.d_model = d_model
self.warmup_steps = warmup_steps
def __call__(self, step):
arg1 = step ** -0.5
arg2 = step * (self.warmup_steps ** -1.5)
return (self.d_model ** -0.5) * tf.math.minimum(arg1, arg2)
learning_rate = LearningRateScheduler(512)
optimizer = tf.keras.optimizers.Adam(learning_rate,
beta_1=0.9,
beta_2=0.98,
epsilon=1e-9)
print("슝=3")
트랜스포머가 제안한 수식이 아니더라도 가변적인 Learning Rate를 사용하려면 위와 같이 구현하면 된다.
Optimizer와 Scheduler를 연결하는 과정도 아주 간단하다. Optimizer는 논문에 정의된 대로 Adam Optimizer를 사용하며 세부 파라미터도 동일하게 맞춰 준다.
